WinActorでは、フローチャート上に配置したノードの検索を行うことが可能です。

「ノード検索エリア」にて検索を行います。
バージョンにより表示位置が異なりますので以下をそれぞれご参照ください。
　※《Ctrl》＋《F》キーを押して、ノード検索エリアにフォーカスを移すこともできます。

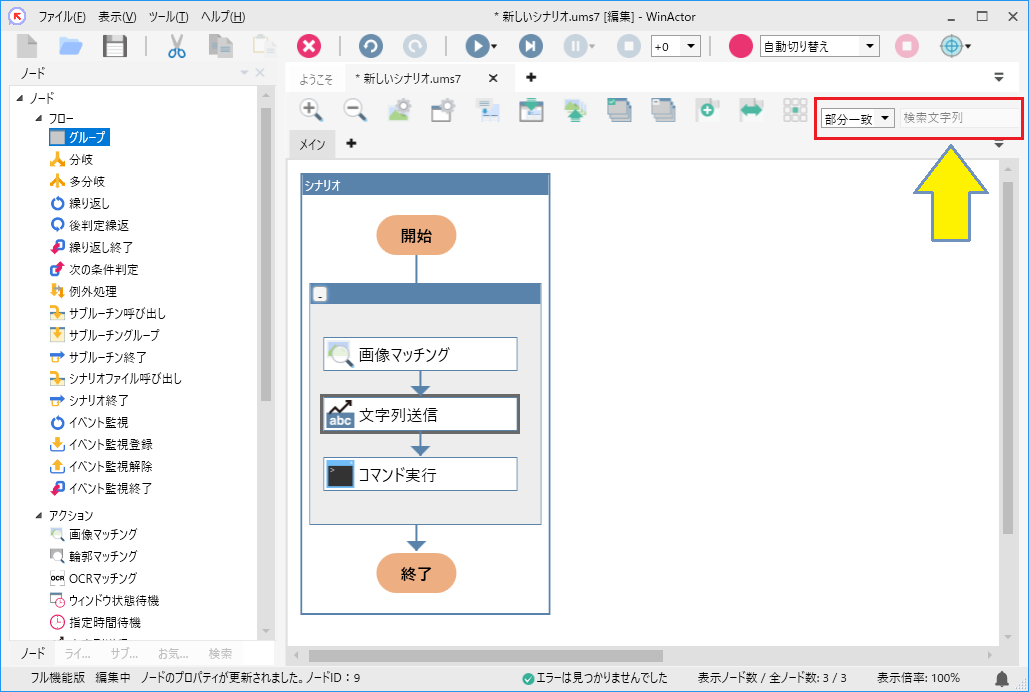

【WinActor v7の場合】

フローチャートの右上（ツールバーの右側）に表示されています。

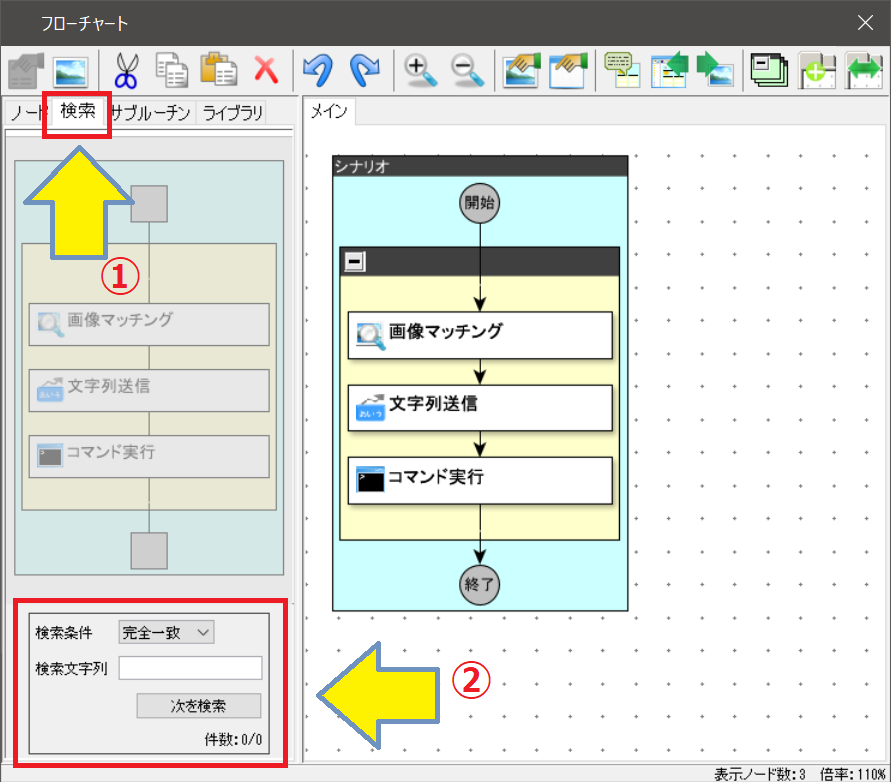

【WinActor v6の場合】

パレットエリアの「検索」タブをクリックすると、左下に表示されます。

※詳細につきましては、同梱されている「Winctorドキュメント」内の

「WinActor_操作マニュアル.pdf」->「5.3.3 検索パレット」をご参照ください。

「ノード検索エリア」にて、以下を設定し検索を行うと、該当したノードが選択状態になります。

なお該当したノードがフローチャート上に複数存在している場合、最初に該当したものが選択状態になり
続けて検索を行うと、次に該当したノードが選択状態となります。（その際に、タブが切り替わる場合があります。）

検索条件	「完全一致」「部分一致」を選択できます。
検索文字列	検索するノードの名前やノードIDを入力します。

※ノードIDでの検索は「検索条件」にかかわらず「完全一致」になります。

ノードIDにつきましては、下記FAQをご参照ください。
